एलईडी ल्यूमिनेयर पावर इंटरफ़ेस संगतता के लिए एक वैश्विक बाजार गाइड: सॉकेट मानकों से सुरक्षित तैनाती तक
एलईडी ल्यूमिनेयर निर्माताओं, निर्यातकों और अंतरराष्ट्रीय परियोजना ठेकेदारों के लिए, सफल उत्पाद वितरण की अंतिम बाधा अक्सर एक सरल लेकिन महत्वपूर्ण विवरण पर निर्भर करती है: स्थानीय सॉकेट मानकों के साथ पावर प्लग की संगतता। एक बेमेल प्लग के कारण सीमा पार प्रदर्शनी की एलईडी स्थापना में देरी हो सकती है; प्रमाणन मुद्दों के कारण किसी विदेशी होटल के लिए प्रकाश उत्पादों की शिपमेंट को अस्वीकार किया जा सकता है। दुनिया के प्रमुख सॉकेट प्रकारों और उनके अनुरूप विद्युत विशिष्टताओं को समझना सुनिश्चित करने के लिए मौलिक हैएलईडी प्रकाश उत्पादवैश्विक पावर ग्रिड में निर्बाध रूप से एकीकृत होना, उपयोगकर्ता सुरक्षा की गारंटी देना और स्थानीय नियमों का अनुपालन करना।

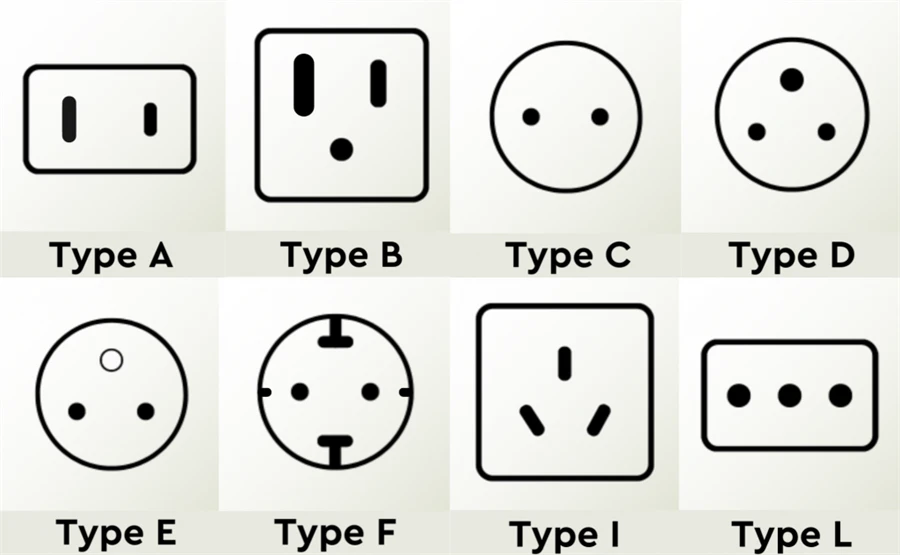

वैश्विक सॉकेट प्रकार और एलईडी अनुप्रयोग उपयुक्तता का विश्लेषण
विभिन्न सॉकेट प्रकार स्थानीय वोल्टेज, आवृत्ति (110V/60Hz या 230V/50Hz), और सुरक्षा दर्शन में भिन्नता दर्शाते हैं। नीचे दी गई तालिका एलईडी ल्यूमिनेयर पावर कॉर्ड और ड्राइवर एडेप्टर के लिए सबसे अधिक प्रासंगिक सॉकेट प्रकारों के साथ-साथ उनकी प्रमुख विशेषताओं की रूपरेखा प्रस्तुत करती है।
| सॉकेट प्रकार | भौतिक विशेषताएं | प्राथमिक देश/क्षेत्र | रेटेड वोल्टेज/आवृत्ति | एलईडी प्रकाश अनुप्रयोगों के लिए मुख्य विचार |
|---|---|---|---|---|
| टाइप करो | दो चपटे पिन, बिना जमीन के। अक्सर एक व्यापक (ध्रुवीकृत)। | यूएसए, कनाडा, मैक्सिको, जापान, ताइवान। | 120V, 60Hz | कम -शक्ति के लिए सामान्यएलईडी पट्टी बिजली की आपूर्ति, एलईडी ड्राइवर. अनग्राउंडेड डिज़ाइन के लिए ल्यूमिनेयर को क्लास II (डबल{1}}इंसुलेटेड) या सेफ्टी एक्स्ट्रा{2}}लो वोल्टेज (SELV) सिस्टम का हिस्सा होना आवश्यक है। |
| टाइप बी | टाइप ए प्लस एक गोल ग्राउंड पिन। | यूएसए, कनाडा, जापान, ताइवान। | 120V, 60Hz | ग्राउंडेड के लिए उपयोग किया जाता हैएलईडी आउटडोर प्रकाश व्यवस्था, उच्च -पावर एलईडी फ्लडलाइट(कक्षा I उपकरण)। व्यावसायिक परियोजनाओं के लिए पसंदीदा, उच्च सुरक्षा प्रदान करता है। |
| टाइप सी (यूरोप्लग) | दो गोल पिन, बिना जमीन के। | महाद्वीपीय यूरोप (यूके/आईई को छोड़कर), एशिया के कुछ हिस्से। | 220-240V, 50Hz | सबसे आम यूरोपीय प्लग। कम -शक्ति के लिए उपयुक्तएलईडी बल्ब, इनडोर एलईडी ल्यूमिनेयरदो-कोर डोरियों के साथ। जमीन की कमी के कारण मेटल बॉडी वाले आउटडोर फिक्स्चर के लिए नहीं। |
| टाइप एफ (शुको) | साइड ग्राउंडिंग क्लिप के साथ दो गोल पिन। | जर्मनी, फ़्रांस (आंशिक रूप से), नॉर्डिक्स, पूर्वी यूरोप, रूस, दक्षिण कोरिया। | 220-240V, 50Hz | मुख्यधारा का यूरोपीय ग्राउंडेड सॉकेट। के लिए मानक इंटरफ़ेसएलईडी लैंडस्केप लाइटिंग, एलईडी औद्योगिक उच्च बेपृथ्वी कनेक्शन की आवश्यकता है. टाइप सी प्लग के साथ संगत। |
| जी टाइप करें | तीन आयताकार पिन, अक्सर जुड़े हुए। | यूके, आयरलैंड, हांगकांग, सिंगापुर, मलेशिया। | 230V, 50Hz | अत्यधिक सुरक्षित, जटिल डिज़ाइन. के लिए ड्राइवरएलईडी प्रदर्शित करता हैऔरबड़े पैमाने पर एलईडी प्रकाश परियोजनाएंअक्सर इस प्लग का उपयोग करें. आंतरिक फ़्यूज़ रेटिंग पर ध्यान दें। |
| टाइप I | तिरछे V/Y आकार में दो या तीन चपटे पिन। | ऑस्ट्रेलिया, न्यूजीलैंड, अर्जेंटीना, चीन (आंशिक रूप से)। | 220-240V, 50Hz | ऑस्ट्रेलियाई मानक. सभी के लिए अनिवार्यएलईडी प्रकाश उत्पादवहां बेचा गया. तीन {{1}पिन संस्करण को ग्राउंड किया गया है, जिसका उपयोग उच्च {{2}शक्ति वाली वस्तुओं के लिए किया जाता है। |
| टाइप डी | त्रिकोणीय पैटर्न में तीन बड़े गोल पिन। | भारत, नेपाल, नामीबिया (विरासत)। | 230V, 50Hz | कम सुरक्षा धारणा वाला पुराना मानक। आधुनिकएलईडी ल्यूमिनेयर्सभारत का लक्ष्य तेजी से नए, सुरक्षित सॉकेट बनाना है। विशिष्ट पुष्टि आवश्यक है. |
नोट: यह एक सरलीकृत मार्गदर्शिका है. कई देश अद्वितीय प्रकारों का उपयोग करते हैं, और कई सॉकेट अक्सर एक ही देश के भीतर सह-अस्तित्व में होते हैं। अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (आईईसी) प्रकाशनों और राष्ट्रीय मानक निकायों से संश्लेषित डेटा।
तकनीकी विश्लेषण: सॉकेट मानक एलईडी उत्पाद डिजाइन को कैसे प्रभावित करते हैं
ग्राउंडिंग आवश्यकताएँ और उत्पाद सुरक्षा वर्ग
कक्षा I उपकरण (ग्राउंडिंग की आवश्यकता है): उजागर प्रवाहकीय भागों को सुरक्षात्मक पृथ्वी से जोड़ा जाना चाहिए। ग्राउंड पिन (बी, एफ, जी, टाइप I 3-पिन) वाले प्लग से मेल खाता है। अधिकांश पर लागू होता हैमेटल -बॉडी वाले एलईडी आउटडोर ल्यूमिनेयर, एलईडी ट्रैक लाइटें, और उच्चतर-वाट क्षमता वाले फिक्स्चर।
कक्षा II उपकरण (डबल/प्रबलित इन्सुलेशन): अतिरिक्त इन्सुलेशन द्वारा सुरक्षा सुनिश्चित की गई, ग्राउंडिंग पर निर्भर नहीं। अनग्राउंडेड प्लग (ए, सी) का उपयोग कर सकते हैं। के लिए सामान्यप्लास्टिक {{0}बॉडी वाले एलईडी बल्ब, एलईडी ट्यूब, और एडेप्टर के लिएकम -वोल्टेज डीसी एलईडी स्ट्रिप्स.
निर्यात उत्पादों को अपने सुरक्षा वर्ग को परिभाषित करना चाहिए और लक्ष्य बाजार के नियमों के अनुसार संबंधित प्लग को फिट करना चाहिए {{0}यूएल (उत्तरी अमेरिका), सीई (यूरोप), या एसएए (ऑस्ट्रेलिया) जैसे प्रमाणन के लिए एक शर्त।
वोल्टेज और आवृत्ति संगतता
सॉकेट प्रकार अंतर्निहित ग्रिड मानक से जुड़ा हुआ है। उदाहरण के लिए, एयूनिवर्सल वोल्टेज एलईडी ड्राइवर"100-240V, 50/60Hz" के लिए रेटेड टाइप ए या सी प्लग को भौतिक रूप से फिट किया जा सकता है, लेकिन इसकी आंतरिक सर्किटरी को उन वोल्टेज पर स्थिर रूप से काम करना चाहिए।
किसी विशिष्ट बाज़ार के लिए डिज़ाइन किया गया उत्पाद (उदाहरण के लिए, संयुक्त राज्य अमेरिका के लिए 120V) यदि गलती से एडाप्टर के माध्यम से 230V प्रकार C/F सॉकेट में प्लग कर दिया जाए तो तुरंत क्षतिग्रस्त हो जाएगा। उत्पाद और पैकेजिंग पर रेटेड वोल्टेज की स्पष्ट लेबलिंग आवश्यक है।
प्लग आयाम और यांत्रिक सुरक्षा
टाइप जी प्लग का बड़ा आकार और आंतरिक फ़्यूज़ अतिरिक्त यांत्रिक और दोष सुरक्षा प्रदान करता है।
शुको (टाइप एफ) प्लग का ग्राउंडिंग क्लिप डिज़ाइन "लाइव से पहले पृथ्वी" कनेक्शन अनुक्रम सुनिश्चित करता है।
ये डिज़ाइन प्रभावित करते हैंएलईडी पावर कॉर्डसमाप्ति प्रक्रिया और लागत. विभिन्न बाजारों के लिए स्थानीय रूप से प्रमाणित प्लग के साथ कॉर्ड की आपूर्ति करना पेशेवर एलईडी निर्माताओं के लिए मानक अभ्यास है।
कार्यान्वयन रणनीति: वैश्विक एलईडी परियोजनाओं के लिए विद्युत समाधान
पूर्व-परियोजना अनुसंधान: बोली लगाने या उत्पाद योजना के दौरान, परियोजना स्थान की पुष्टि करेंसॉकेट मानक प्रकार, वोल्टेज, और आवृत्ति। अंतर्राष्ट्रीय व्यापार केंद्र या पेशेवर ट्रैवल एडॉप्टर वेबसाइटों के डेटाबेस देखें।
मॉड्यूलर डिज़ाइन: के लिएएलईडी प्रकाश नियंत्रण प्रणालीऔरउच्च मूल्य वाले एलईडी ल्यूमिनेयर, का उपयोग करनाएलईडी ड्राइवरविनिमेय प्लग मॉड्यूल के साथ उपयोग करना सर्वोत्तम अभ्यास है। एक प्राथमिक प्लग (उदाहरण के लिए, टाइप सी या आई) के साथ शिप करें और अन्य को वैकल्पिक सहायक उपकरण के रूप में पेश करें।
स्थानीयकृत अनुकूलन: बड़े पैमाने की परियोजनाओं के लिए, स्थानीय मानक प्लग के साथ कॉर्ड बनाने या स्थानीय असेंबली के लिए गंतव्य देश में प्रमाणित कॉर्ड/प्लग की सोर्सिंग पर विचार करें। इससे लागत कम होती है और अनुपालन सुनिश्चित होता है।
एडेप्टर का प्रावधान: छोटे, विविध निर्यात ऑर्डर के लिए, एक विश्वसनीय ट्रैवल एडाप्टर सहित एक अस्थायी समाधान हो सकता है। हालाँकि, निर्देशों में स्पष्ट रूप से स्थायी स्थापना के लिए उचित स्थानीय कॉर्ड का उपयोग करने की सलाह दी जानी चाहिए।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
Q1: हमारे एलईडी ड्राइवर में 100-240V चौड़ा वोल्टेज इनपुट है। यदि हम एक ट्रैवल एडॉप्टर जोड़ते हैं, तो क्या यह वैश्विक उपयोग के लिए तैयार है?
A1: वोल्टेज अनुकूलता आवश्यक है लेकिन पर्याप्त नहीं है. एक ट्रैवल एडॉप्टर केवल भौतिक इंटरफ़ेस को हल करता है। आपको यह भी पुष्टि करनी होगी: 1) उत्पाद में लक्षित बाजार के लिए आवश्यक सुरक्षा चिह्न हैं; 2) प्लग स्थानीय यांत्रिक सुरक्षा और ग्राउंडिंग नियमों को पूरा करता है; 3)ईएमसी अनुपालनस्थानीय नियमों के अनुरूप है। दीर्घावधि/व्यावसायिक उपयोग के लिए, स्थानीय मानक प्लग के साथ पावर कॉर्ड का उपयोग करने की पुरजोर अनुशंसा की जाती है।
Q2: यूरोप को निर्यात की जाने वाली एलईडी फ्लडलाइट के लिए, क्या हमें टाइप सी या टाइप एफ प्लग फिट करना चाहिए?
A2: कक्षा I के लिएएलईडी आउटडोर प्रकाश व्यवस्थाग्राउंडिंग की आवश्यकता वाले उपकरण,आपको टाइप एफ (शुको) प्लग फिट करना होगा. ऐसे उपकरणों के लिए अनग्राउंडेड टाइप सी प्लग का उपयोग करना सुरक्षा मानकों का उल्लंघन है, जिससे प्रमाणन विफलता या दायित्व का जोखिम होता है। टाइप एफ सॉकेट महाद्वीपीय यूरोप में व्यापक हैं और टाइप सी प्लग स्वीकार करते हैं।
Q3: संयुक्त राज्य अमेरिका और ऑस्ट्रेलिया को बेची जाने वाली समान एलईडी पैनल लाइट के लिए, मुख्य पावर कॉर्ड डिज़ाइन अंतर क्या हैं?
ए3: तीन प्रमुख अंतर: 1)प्लग प्रकार: यूएसए टाइप बी (ग्राउंडेड) या ए (अनग्राउंडेड, यदि क्लास II है) का उपयोग करता है; ऑस्ट्रेलिया टाइप I का उपयोग करता है (3-पिन ग्राउंडेड). 2)वोल्टेज: यूएसए 120V है, ऑस्ट्रेलिया 230V है; ड्राइवर इनपुट रेटिंग का मिलान होना चाहिए. 3)सुरक्षा प्रमाणीकरण: यूएसए को यूएल/ईटीएल की आवश्यकता है; ऑस्ट्रेलिया को SAA की आवश्यकता है. कॉर्ड और उसके चिह्नों का अनुपालन होना चाहिए।
Q4: टाइप जी (यूके) सॉकेट वाले प्रोजेक्ट साइट पर, हमारे उपकरण में टाइप सी प्लग हैं। अस्थायी एडाप्टर का उपयोग करने के जोखिम क्या हैं?
ए4: जोखिमों में शामिल हैं: 1)ग्राउंडिंग का नुकसान: अधिकांश सरल एडॉप्टर उचित अर्थ कनेक्शन प्रदान नहीं करते हैं, जिससे क्लास I उपकरण से सुरक्षा हट जाती है. 2)अधिभार जोखिम: टाइप जी सर्किट अक्सर उच्च धारा (13ए) का समर्थन करते हैं, जबकि टाइप सी प्लग उपकरण में संबंधित फ्यूज सुरक्षा की कमी हो सकती है. 3)अस्थिर कनेक्शन: एडॉप्टर ढीले हो सकते हैं, जिससे ज़्यादा गर्मी हो सकती है या आग लग सकती है। प्रोजेक्ट साइटों के लिए, उचित से बदलेंएलईडी प्रोजेक्ट पावर कॉर्डएक सही प्रकार जी प्लग की विशेषता।
Q5: मैं किसी विशिष्ट देश (उदाहरण के लिए, चिली या सऊदी अरब) के लिए सॉकेट प्रकार और वोल्टेज की तुरंत जांच कैसे कर सकता हूं?
ए5: अनुशंसित आधिकारिक संसाधन: 1)अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (आईईसी)वेबसाइट के प्लग/सॉकेट चार्ट. 2)विश्व मानक सेवा नेटवर्क (WSSN)राष्ट्रीय सदस्यों की सूची, स्थानीय मानक निकायों से लिंक करना. 3) व्यापार संवर्धन एजेंसियां जैसेहांगकांग व्यापार विकास परिषद (HKTDC)"बाज़ार प्रोफ़ाइल"। पूरी तरह से गैर-विशेषज्ञ यात्रा वेबसाइटों पर निर्भर रहने से बचें।
नोट्स और स्रोत
सॉकेट प्रकार वर्गीकरण और क्षेत्रीय वितरण मुख्य रूप से आईईसी तकनीकी रिपोर्ट का संदर्भ देते हैंआईईसी/टीआर 60083:2021.
विद्युत सुरक्षा वर्ग परिभाषाएँ पर आधारित हैंआईईसी 61140:2016.
अमेरिकी ऊर्जा सूचना प्रशासन (ईआईए) और ईयू संयुक्त अनुसंधान केंद्र (जेआरसी) से देश वोल्टेज/आवृत्ति डेटा संदर्भ सर्वेक्षण।
उत्पाद प्रमाणन और बाजार पहुंच आवश्यकताएं यूएल, टीयूवी और इंटरटेक जैसे प्रमुख निकायों से मार्गदर्शन का संश्लेषण करती हैं।
व्यावहारिक अनुकूलन रणनीतियाँ बहुराष्ट्रीय एलईडी प्रकाश व्यवस्था फर्मों के निर्यात विभागों के साथ साक्षात्कार और केस अध्ययन से ली गई हैं।
