एक मेन लाइन कितने मीटर एलईडी वॉल वॉशर ले जा सकती है?
एलईडी वॉल वॉशर की स्थापना में, ग्राहक अक्सर पूछते हैं कि एक मुख्य लाइन कितने मीटर वॉल वॉशर ले जा सकती है। आज, Xiaobian आपको यह समस्या समझाएगा।

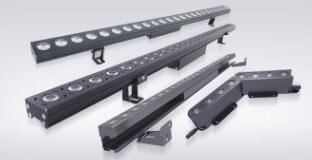

2.जेपीजी
स्थापित वॉल वाशर की संख्या को प्रभावित करने वाले कारक इस प्रकार हैं:
1. मुख्य तार के व्यास और सामग्री में अलग-अलग धाराएँ होती हैं;
तांबे के तार की सुरक्षित धारा वहन क्षमता की गणना विधि है:
2.5 वर्ग मिलीमीटर कॉपर पावर कॉर्ड की सुरक्षित वर्तमान वहन क्षमता - 28 ए।
4 वर्ग मिलीमीटर कॉपर पावर कॉर्ड की सुरक्षित वर्तमान वहन क्षमता - 32A।
6 वर्ग मिमी कॉपर पावर कॉर्ड की सुरक्षित वर्तमान वहन क्षमता - 48A।
10 वर्ग मिलीमीटर कॉपर पावर कॉर्ड की सुरक्षित वर्तमान वहन क्षमता - 65A।
16 वर्ग मिमी कॉपर पावर कॉर्ड की सुरक्षित वर्तमान वहन क्षमता - 91A।
25 वर्ग मिलीमीटर कॉपर पावर कॉर्ड की सुरक्षित वर्तमान वहन क्षमता - 120A।
यदि यह एक एल्यूमीनियम तार है, तो तार का व्यास तांबे के तार का 1.5-2 गुना होना चाहिए। यदि तांबे के तार का करंट 28A से कम है, तो निश्चित रूप से 10A प्रति वर्ग मिलीमीटर लेना सुरक्षित है। यदि तांबे के तार की धारा 120A से अधिक है, तो इसे 5A प्रति वर्ग मिलीमीटर के रूप में लें।
2. विभिन्न रोशनी में उपयोग की जाने वाली स्विचिंग बिजली आपूर्ति (ट्रांसफॉर्मर) की संख्या अलग है;
इमारत पर आमतौर पर उपयोग किए जाने वाले एलईडी वॉल वाशर की शक्ति 12W-72W से होती है, और बिजली की आपूर्ति की मात्रा रोशनी की संख्या से निर्धारित होती है।
3. स्विचिंग बिजली की आपूर्ति (ट्रांसफार्मर) की रेटेड शक्ति क्या है;
बारिश की शक्ति-बाजार में आमतौर पर उपयोग की जाने वाली प्रूफ स्विचिंग बिजली की आपूर्ति लगभग 350W-400W है। ये दो शक्तियां उद्योग द्वारा मान्यता प्राप्त अपेक्षाकृत सुरक्षित श्रेणियां हैं। इसके अलावा, अच्छी गुणवत्ता के साथ वर्षा-सबूत बिजली आपूर्ति की अनुशंसित भार शक्ति 80 प्रतिशत से अधिक या उसके बराबर है। हम बिजली की आपूर्ति की शक्ति की गणना कर रहे हैं। खुराक का उपयोग करते समय आपको इस पर ध्यान देने की आवश्यकता है।
उदाहरण के तौर पर 24W वॉल वॉशर लें:
एक मुख्य लाइन में कितने मीटर एलईडी वॉल वाशर ले जा सकते हैं, इसकी गणना करने से पहले, हमें उपरोक्त तीन सूचनाओं की पुष्टि करने की आवश्यकता है, उदाहरण के लिए:
मुख्य तार: 4m2 तांबे के तार
प्रकाश शक्ति: 24WDC24V
बिजली की आपूर्ति: 400W
हिसाब:
एक बिजली आपूर्ति के साथ वॉल वाशर की संख्या: 400×80 प्रतिशत 24=13(मीटर)
एक मुख्य लाइन लोड पावर: 32A×24V=768W (पावर)
बिजली आपूर्ति की मिलान मात्रा: 768W÷ (400 × 80 प्रतिशत): ≈2 (सेट)।
2 × 13 मीटर=26 मीटर (आमतौर पर, स्थिरता के लिए, प्रत्येक बिजली आपूर्ति की गणना की गई मात्रा के बाद जितना संभव हो एक या दो मीटर लेने की सिफारिश की जाती है)
एक सरल सूत्र के अनुसार, हम जान सकते हैं कि 24W दीवार वॉशर DC24V को 4m2 तांबे के तार की मुख्य लाइन से 26 मीटर ऊपर स्थापित किया जा सकता है। उपयोगकर्ताओं को याद दिलाएं कि प्रत्येक परियोजना की वास्तविक स्थिति अलग होती है। यदि आप रोशनी और लालटेन की स्थापना में समस्याओं का सामना करते हैं, तो आपको विशिष्ट स्थिति की व्याख्या करने की आवश्यकता है और पेशेवर स्थापना टीम या प्रकाश निर्माता के इंजीनियरों को आपके लिए गणना करने की आवश्यकता है।
