हैलोजन-से-एलईडी एमआर16 माइनफील्ड: ट्रांसफार्मर अनुकूलता का परीक्षण और वोल्टेज उतार-चढ़ाव को नियंत्रित करना
ऊर्जा कुशल MR16 एलईडी लैंप के साथ पुराने हैलोजन आधारित कम {{1} वोल्टेज प्रकाश प्रणालियों को फिर से लगाना महत्वपूर्ण बचत और दीर्घायु का वादा करता है। हालाँकि, संक्रमण संभावित नुकसानों से भरा है, जो मुख्य रूप से ट्रांसफार्मर की अनुकूलता और वोल्टेज के उतार-चढ़ाव के प्रति संवेदनशीलता पर केंद्रित है। समझकैसेअनुकूलता का परीक्षण करने के लिए औरक्योंयहां तक कि मामूली वोल्टेज उतार-चढ़ाव (±10%) का कुछ एलईडी पर कहर बरपाना भी एक सफल, झिलमिलाहट मुक्त अपग्रेड के लिए महत्वपूर्ण है।
भाग ---- पहला:मौजूदा ट्रांसफार्मर के साथ MR16 एलईडी संगतता का परीक्षण
मुख्य चुनौती हैलोजन लैंप और उनके एलईडी प्रतिस्थापन के बीच मूलभूत अंतर में निहित है:
हलोजन लैंप:सरल प्रतिरोधक भार. वे आपूर्ति किए गए वोल्टेज के अनुपात में अपेक्षाकृत स्थिर धारा खींचते हैं (ओम का नियम: I=V/R)। वे ट्रांसफार्मर पर एक स्थिर, पूर्वानुमानित भार प्रस्तुत करते हैं।

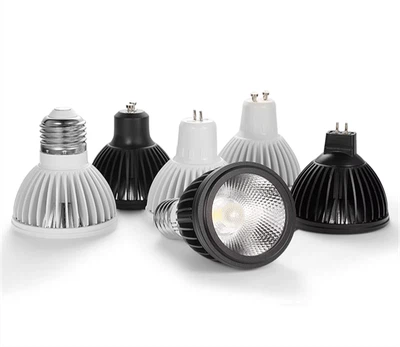

MR16 एलईडी लैंप:जटिल इलेक्ट्रॉनिक उपकरण. उनमें एक आंतरिक ड्राइवर सर्किट (एक लघु बिजली आपूर्ति) होता है जो आने वाले एसी वोल्टेज (आमतौर पर 12 वी एसी) को एलईडी चिप (ओं) के लिए आवश्यक सटीक डीसी वोल्टेज और वर्तमान में परिवर्तित करता है। यह ड्राइवर ट्रांसफार्मर पर एक गैर-रैखिक, अक्सर कैपेसिटिव, लोड प्रस्तुत करता है।
ट्रांसफार्मर के प्रकार और उनकी विशिष्टताएँ:
चुंबकीय (टोरॉयडल) ट्रांसफार्मर:
वे कैसे काम करते हैं:पारंपरिक लौह -कोर ट्रांसफार्मर जो विद्युत चुम्बकीय प्रेरण का उपयोग करके मुख्य वोल्टेज (जैसे, 120V/230V AC) को कम वोल्टेज (जैसे, 12V AC) तक ले जाते हैं। सरल, मजबूत, विश्वसनीय.
एल ई डी के साथ संगतता मुद्दे:
न्यूनतम लोड आवश्यकता:कई चुंबकीय ट्रांसफार्मरों को सही ढंग से काम करने और वोल्टेज को नियंत्रित करने के लिए न्यूनतम पावर ड्रॉ (उदाहरण के लिए, 20W, 35W, 50W) की आवश्यकता होती है। एक एकल कम -वाट क्षमता वाला एलईडी लैंप (उदाहरण के लिए, 5W) अक्सर इस न्यूनतम से काफी नीचे गिर जाता है।
-लोड प्रभाव के अंतर्गत:न्यूनतम लोड के नीचे, ट्रांसफार्मर आउटपुट वोल्टेज नाममात्र 12V एसी से काफी ऊपर बढ़ सकता है। यह ओवरवॉल्टेज एलईडी ड्राइवर पर दबाव डालता है। ट्रांसफार्मर कोर भी श्रव्य रूप से कंपन (गुनगुनाहट) कर सकता है।
आक्रमण धारा:जबकि आम तौर पर इलेक्ट्रॉनिक्स की तुलना में मैग्नेटिक्स के लिए कम समस्याग्रस्त है, कुछ एलईडी ड्राइवरों की कैपेसिटिव प्रकृति उच्च प्रारंभिक प्रवाह धाराओं का कारण बन सकती है जो पुराने ट्रांसफार्मर पर दबाव डालती है।
परीक्षण अनुकूलता:
ट्रांसफार्मर की रेटिंग जांचें:ट्रांसफार्मर के न्यूनतम और अधिकतम भार (वाट या वीए - वोल्ट-एम्प्स में) की पहचान करें। यह आमतौर पर लेबल पर मुद्रित होता है।
कुल भार की गणना करें:की वाट क्षमता का योग करेंसभीएलईडी लैंप से ट्रांसफार्मर को बिजली मिलेगी। सुनिश्चित करें कि यह कुल हैऊपरट्रांसफार्मर कहा गया हैन्यूनतम भारऔर इसके अधिकतम भार से नीचे।
लोड रेसिस्टर टेस्ट (यदि अनिश्चित हो):यदि परिकलित लोड सीमा रेखा है या आपको समस्याओं का संदेह है:
इच्छित एलईडी लैंप को ट्रांसफार्मर से कनेक्ट करें।
सावधानी से measure the output voltage (AC) with a multimeter under load. If it reads significantly above 12V AC (e.g., >13वी एसी) केवल एलईडी जुड़े होने से, लोड बहुत कम होने की संभावना है।
लैंप सर्किट के समानांतर एक पावर रेसिस्टर (डमी लोड) जोड़ें। ट्रांसफार्मर के कुल भार को न्यूनतम से ऊपर लाने के लिए आवश्यक वाट क्षमता के लिए रेटेड एक अवरोधक चुनें (उदाहरण के लिए, एक 10W या 20W अवरोधक)। सुनिश्चित करें कि यह गर्मी अपव्यय को सुरक्षित रूप से संभालने के लिए भौतिक रूप से रेटेड है और उचित रूप से लगाया गया है।
वोल्टेज को पुनः मापें। इसे 12V AC के करीब स्थिर होना चाहिए। देखें कि क्या झिलमिलाहट बंद हो जाती है।
टिप्पणी:डमी लोड जोड़ने से कुछ ऊर्जा बचत कम हो जाती है लेकिन ट्रांसफॉर्मर को बदलने के लिए यह एक व्यवहार्य समाधान हो सकता है।
इलेक्ट्रॉनिक (उच्च-आवृत्ति) ट्रांसफार्मर:
वे कैसे काम करते हैं:मुख्य एसी को उच्च आवृत्ति वाले एसी (दसियों किलोहर्ट्ज) में बदलने के लिए सॉलिड स्टेट इलेक्ट्रॉनिक्स का उपयोग करें, इसे एक छोटे फेराइट कोर ट्रांसफार्मर के माध्यम से नीचे ले जाएं और कभी-कभी इसे ठीक करें। चुम्बकत्व की तुलना में छोटा, हल्का, अक्सर मंद पड़ने योग्य और अधिक कुशलजब सही ढंग से लोड किया गया हो.
एल ई डी के साथ संगतता मुद्दे:
न्यूनतम लोड आवश्यकता:कई इलेक्ट्रॉनिक ट्रांसफार्मर में एक होता हैऔर भी सख्तमैग्नेटिक्स की तुलना में न्यूनतम लोड आवश्यकता (उदाहरण के लिए, 5W, 10W)। एक एकल कम -वाट क्षमता वाली एलईडी इसे पूरा नहीं कर सकती है।
-लोड प्रभाव के अंतर्गत:न्यूनतम लोड से नीचे, इलेक्ट्रॉनिक ट्रांसफार्मर हो सकते हैं:
झिलमिलाहट:साइकिल तेजी से चालू और बंद होती है क्योंकि आंतरिक सर्किट अपर्याप्त भार का पता लगाते हैं और पुनः आरंभ करने का प्रयास करते हैं।
बज़/हम:उच्च आवृत्ति स्विचिंग से आने वाला श्रव्य शोर संघर्षपूर्ण है।
पूरी तरह से बंद करें:लैंप को बिजली देने से इंकार करें.
विकृत आउटपुट उत्पन्न करें:गैर-साइनसॉइडल तरंगरूप या अस्थिर वोल्टेज उत्पन्न करें।
ओवर-वर्तमान सुरक्षा:एलईडी ड्राइवरों के कैपेसिटिव इनरश करंट के प्रति संवेदनशील, संभावित रूप से शटडाउन को ट्रिगर कर सकता है।
ड्राइवर टोपोलॉजी के साथ संगतता:कुछ इलेक्ट्रॉनिक ट्रांसफार्मर अर्ध-प्रतिरोधक भार की अपेक्षा करते हैं। अत्यधिक कैपेसिटिव एलईडी ड्राइवर ट्रांसफार्मर के ऑसिलेटर सर्किट को अस्थिर कर सकते हैं। "पल्स-स्टार्ट" या "सॉफ्ट-स्टार्ट" तंत्र का उपयोग करने वाले ट्रांसफार्मर विशेष रूप से समस्याग्रस्त हो सकते हैं।
परीक्षण अनुकूलता:
ट्रांसफार्मर विशिष्टता की जाँच करें:की पहचान करेंएकदम सहीन्यूनतम लोड आवश्यकता (डब्ल्यू या वीए)।
कुल भार की गणना करें:सुनिश्चित करें कि एलईडी लोड न्यूनतम से अधिक हो।
परीक्षण एवं अवलोकन (महत्वपूर्ण):बातचीत की जटिलता के कारण यह अक्सर सबसे व्यावहारिक परीक्षण होता है:
इच्छित एलईडी लैंप स्थापित करें।
व्यवहार पर गौर करें: तत्काल झिलमिलाहट, भनभनाहट, देरी से शुरू होना, या चालू करने में विफलता असंगतता का संकेत देती है।
"एलईडी संगत" ट्रांसफार्मर आज़माएं:यदि मौजूदा ट्रांसफार्मर विफल हो जाता है, तो इसे एलईडी लोड के लिए स्पष्ट रूप से रेट किए गए ट्रांसफार्मर (अक्सर "एलईडी ड्राइवर" या "कॉन्स्टेंट वोल्टेज" के रूप में लेबल किया जाता है) से बदलें। इनमें आमतौर पर बहुत कम या शून्य न्यूनतम लोड आवश्यकताएं होती हैं और स्थिर 12V एसी आउटपुट प्रदान करते हैं।
आस्टसीलस्कप (उन्नत):निश्चित परीक्षण में एक आस्टसीलस्कप के साथ लोड के तहत ट्रांसफार्मर के आउटपुट तरंग को देखना शामिल है। एक साफ़, स्थिर ~12V RMS साइन तरंग अच्छी अनुकूलता का संकेत देती है। विकृत तरंगरूप (वर्ग, समलम्बाकार, नुकीला) या महत्वपूर्ण वोल्टेज अस्थिरता (ड्रूप, तरंग) असंगति का संकेत देते हैं। यह आमतौर पर अधिकांश DIYers के दायरे से परे है।
सामान्य परीक्षण सर्वोत्तम अभ्यास:
पहले एक लैंप का परीक्षण करें:किसी सर्किट में सभी हैलोजन को बदलने के लिए प्रतिबद्ध होने से पहले, उस सर्किट पर एकल एलईडी लैंप के साथ संगतता का परीक्षण करें।
लैंप विनिर्देशों की जाँच करें:"चुंबकीय ट्रांसफार्मर" या "इलेक्ट्रॉनिक ट्रांसफार्मर" के साथ स्पष्ट रूप से संगतता बताते हुए MR16 LED देखें। कुछ लोग न्यूनतम/अधिकतम वीए आवश्यकताएँ निर्दिष्ट कर सकते हैं।
समर्पित एलईडी ड्राइवर्स पर विचार करें:नए इंस्टॉलेशन या समस्याग्रस्त सर्किट के लिए, पुराने ट्रांसफार्मर को कम/न्यूनतम लोड के लिए डिज़ाइन किए गए आधुनिक, विनियमित 12V एसी एलईडी ड्राइवर के साथ बदलना अक्सर सबसे विश्वसनीय समाधान होता है।
मिश्रित भार से सावधान रहें:जब तक विशेष रूप से सत्यापित नहीं किया जाता है, तब तक एक ही ट्रांसफार्मर पर हैलोजन और एलईडी लैंप को मिलाने से बचें, क्योंकि एलईडी के बंद होने या विफल होने पर हैलोजन उनके लिए कम लोड की स्थिति को छुपा सकता है।
भाग 2:क्यों ±10% वोल्टेज उतार-चढ़ाव एक एलईडी हत्यारा है?
जबकि 10.8V से 13.2V स्विंग (±12V का ±10%) को अक्सर हैलोजन लैंप और कई इलेक्ट्रॉनिक उपकरणों के लिए स्वीकार्य माना जाता है, यह MR16 एलईडी लैंप के लिए महत्वपूर्ण जोखिम पैदा करता है। उसकी वजह यहाँ है:
एलईडी ड्राइवर इनपुट स्टेज भेद्यता:
सुधार एवं चिकनाई:LED ड्राइवर सबसे पहले आने वाले 12V AC को DC में सुधारता है। यह DC वोल्टेज AC RMS वोल्टेज माइनस डायोड ड्रॉप्स (Vdc ≈ Vac_rms * √2) का लगभग 1.414 गुना है। इसलिए:
10.8V AC पर: Vdc ≈ 10.8 * 1.414 ≈15.3V डीसी
12.0V AC पर: Vdc ≈ 12.0 * 1.414 ≈17.0V डीसी
13.2V AC पर: Vdc ≈ 13.2 * 1.414 ≈18.7V डीसी
संधारित्र तनाव:इस स्पंदित डीसी को ड्राइवर बोर्ड पर इलेक्ट्रोलाइटिक कैपेसिटर द्वारा सुचारू किया जाता है। इन कैपेसिटरों में अधिकतम रेटेड वोल्टेज (WV - वर्किंग वोल्टेज) होता है, जिसे अक्सर न्यूनतम हेडरूम के साथ चुना जाता हैअपेक्षितडीसी वोल्टेज (उदाहरण के लिए, नाममात्र 17V डीसी इनपुट के लिए 25V कैपेसिटर)। 18.7V DC पर लगातार संचालन करने से संधारित्र खतरनाक रूप से अपनी WV सीमा के करीब या उससे आगे चला जाता है, जिससे विफलता दर (रिसाव, उभार, विस्फोट) में नाटकीय रूप से वृद्धि होती है।
नियामक/परिवर्तक सीमाएँ:बाद के डीसी - डीसी कनवर्टर चरण (उदाहरण के लिए, हिरन कनवर्टर) जो एलईडी को शक्ति प्रदान करता है, उसकी एक परिभाषित इनपुट वोल्टेज रेंज होती है . 13.2 वी एसी ~ 18.7 वी डीसी में अनुवादित होता है, जो कनवर्टर आईसी या इसके सहायक घटकों (जैसे एमओएसएफईटी) के अधिकतम इनपुट वोल्टेज विनिर्देश से अधिक हो सकता है, जिससे तत्काल विफलता या थर्मल भगोड़ा हो सकता है।
ड्रॉपआउट वोल्टेज और झिलमिलाहट:
DC{0}}DC कनवर्टर चरण को सही ढंग से कार्य करने के लिए इसके आउटपुट वोल्टेज के ऊपर न्यूनतम इनपुट वोल्टेज (V_in_min) की आवश्यकता होती है। यह "ड्रॉपआउट वोल्टेज" है।
10.8V AC (~15.3V DC) पर, इनपुट वोल्टेज कम हो सकता हैनीचेएसी चक्र के कुछ हिस्सों के दौरान या क्षणिक परिस्थितियों में कनवर्टर का V_in_min।
परिणाम:कनवर्टर रुक-रुक कर कट करता है, जिससे दृश्यमानता उत्पन्न होती हैझिलमिलाहट. यह निरंतर चालू/बंद साइकिलिंग घटकों पर थर्मल रूप से भी दबाव डालती है।
थर्मल तनाव और समय से पहले बुढ़ापा:
ओवरवोल्टेज (13.2V AC / ~18.7V DC):चालक के विनियमन सर्किटरी द्वारा अतिरिक्त वोल्टेज को गर्मी के रूप में नष्ट किया जाना चाहिए। ओवरवोल्टेज के वर्ग के साथ बिजली अपव्यय (पी_लॉस) मोटे तौर पर बढ़ता है। इससे आंतरिक तापमान काफी बढ़ जाता है।
अंडरवोल्टेज (10.8V AC / ~15.3V DC):हालांकि तुरंत कम विनाशकारी, यह आवश्यक एलईडी करंट को बनाए रखने के लिए कनवर्टर को कड़ी मेहनत करने के लिए मजबूर करता है, संभावित रूप से इसके ड्रॉपआउट सीमा के पास काम करने पर नुकसान और तापमान भी बढ़ जाता है।
प्रभाव:उच्च तापमान सभी इलेक्ट्रॉनिक घटकों - इलेक्ट्रोलाइटिक कैपेसिटर (सूखना), सेमीकंडक्टर (लीकेज करंट में वृद्धि, थर्मल रनवे), सोल्डर जोड़ (थकान) के क्षरण को काफी तेज कर देता है। प्रत्येक 10 डिग्री पर किसी घटक की रेटिंग ऊपर उठ सकती हैआधा करनाइसका अपेक्षित जीवनकाल. समय से पहले ड्राइवर की विफलता आम परिणाम है।
असंगत ट्रांसफार्मर के साथ सहभागिता:
जैसा कि चर्चा की गई है, असंगत ट्रांसफार्मर (विशेषकर लोडेड मैग्नेटिक्स या अस्थिर इलेक्ट्रॉनिक्स के तहत) हैंखुद10.8V-13.2V रेंज के बाहर आउटपुट वोल्टेज की संभावना। एक अंडर-लोडेड मैग्नेटिक आसानी से 14V AC या इससे अधिक का आउटपुट दे सकता है। एक संघर्षरत इलेक्ट्रॉनिक ट्रांसफार्मर अनियमित स्पाइक्स या ड्रॉपआउट उत्पन्न कर सकता है। इससे वोल्टेज तनाव की समस्या काफी हद तक बढ़ जाती है।
निष्कर्ष: रेट्रोफिट को सफलतापूर्वक नेविगेट करना
एलईडी के साथ एमआर16 हैलोजन को रेट्रोफिटिंग करने के लिए मौजूदा बुनियादी ढांचे, मुख्य रूप से ट्रांसफार्मर पर सावधानीपूर्वक विचार करने की आवश्यकता है। परीक्षण में ट्रांसफार्मर के प्रकार (चुंबकीय बनाम इलेक्ट्रॉनिक) को समझना, न्यूनतम लोड आवश्यकताओं की पुष्टि करना और झिलमिलाहट या अस्थिरता के लिए व्यावहारिक अवलोकन शामिल है। समर्पित एलईडी ड्राइवरों के साथ असंगत ट्रांसफार्मर को बदलना अक्सर सबसे मजबूत समाधान होता है।
प्रतीत होता है कि मामूली ±10% वोल्टेज उतार-चढ़ाव की भेद्यता एलईडी ड्राइवर के जटिल इलेक्ट्रॉनिक्स से उत्पन्न होती है। ओवरवॉल्टेज कैपेसिटर और नियामकों पर दबाव डालता है, जिससे संभावित रूप से विनाशकारी विफलता हो सकती है। अंडरवोल्टेज कनवर्टर ड्रॉपआउट के माध्यम से झिलमिलाहट और थर्मल तनाव का कारण बनता है। दोनों चरम सीमाएं अत्यधिक गर्मी के कारण घटकों की उम्र बढ़ने में तेजी लाती हैं। यह संवेदनशीलता साधारण हैलोजन फिलामेंट्स के लचीलेपन से मौलिक रूप से भिन्न है।
सफलता इस पर निर्भर करती है:
लोड का मिलान:यह सुनिश्चित करना कि ट्रांसफार्मर पर्याप्त और संगत लोड देखे।
स्थिर वोल्टेज:सख्त सहनशीलता के भीतर एक स्वच्छ, विनियमित 12V एसी आपूर्ति प्रदान करना।
गुणवत्ता वाले लैंप चुनना:सामान्य ट्रांसफार्मर प्रकारों और मामूली उतार-चढ़ाव के प्रति सहनशील मजबूत ड्राइवर डिज़ाइन के साथ अनुकूलता के लिए डिज़ाइन किए गए MR16 LED का चयन करना।
