छाया का भौतिकी: असममित प्रकाशिकी के साथ टी - आकार के बल्ब डार्क जोन को हल करना

छाया का भौतिकी: समाधानटी-आकार का बल्ब डार्क जोनअसममित प्रकाशिकी के साथ

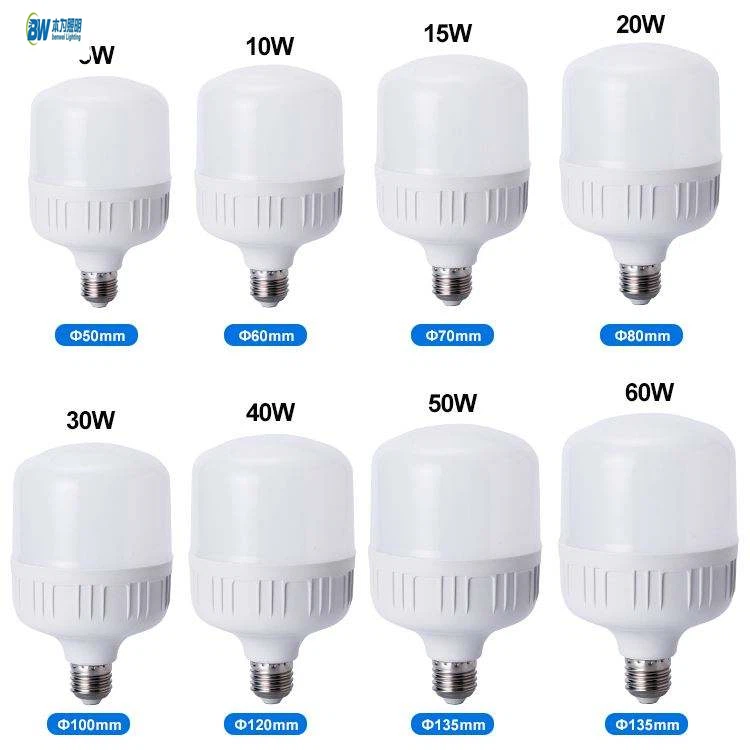

टी - आकार के एलईडी बल्ब एक अंतर्निहित ऑप्टिकल विरोधाभास का सामना करते हैं: उनका क्षैतिज रूप कारक बेहतर गर्मी अपव्यय को सक्षम बनाता है, लेकिन एक अक्षीय "डार्क जोन" बनाता है जो डाउनलाइट अनुप्रयोगों को प्रभावित करता है। यह छाया प्रभाव मूलभूत ज्यामितीय बाधाओं से उत्पन्न होता है जो असममित लेंस डिजाइन विशिष्ट रूप से हल करते हैं।

डार्क ज़ोन की शारीरिक रचना

जब आधार से {{0}नीचे (मानक अभिविन्यास) लगाया जाता है, तो एक T{1}बल्ब की संरचना तीन प्रकाश अवरोधक बाधाएं उत्पन्न करती है:

एलईडी प्लेसमेंट- क्षैतिज रूप से स्थापित COB की छाया नीचे की ओर पड़ती है

हीटसिंक बॉडी- केंद्रीय एल्युमीनियम स्तंभ 30-40% निचले उत्सर्जन को रोकता है

चिंतनशील हानियाँ - Light striking the bulb neck at >80 डिग्री आपतन कोण आंतरिक रूप से प्रतिबिंबित होता है

परिणाम: बल्ब के नीचे 30-50 डिग्री का शंक्वाकार शून्य जहां पार्श्व आउटपुट की तुलना में रोशनी 70-90% कम हो जाती है।

पारंपरिक समाधान और सीमाएँ

असममित लेंस: एक फोटोनिक समाधान

असममित टीआईआर (कुल आंतरिक परावर्तन) लेंस सटीक किरण पुनर्निर्देशन के माध्यम से समस्या पर हमला करते हैं:

कोर ऑप्टिकल रणनीति

शीर्ष गोलार्ध

प्रकाश नियंत्रण: 0-60 डिग्री क्षेत्र के भीतर किरणों को समेटता है

लेंस सुविधा: खड़ी-मुखाकार प्रिज्म (55-65 डिग्री कोण)

निचला गोलार्ध

प्रकाश नियंत्रण: आक्रामक रूप से प्रकाश को नीचे की ओर अपवर्तित करता है

लेंस सुविधा: उथले-कोण वाले फ़्रेज़नेल छल्ले (12-18 डिग्री)

प्रकाश पथ तुलना:
मानक लेंस:
किरण कोण → 0 डिग्री (अक्षीय): 85% संचरण
किरण कोण → 70 डिग्री (नीचे की ओर): 30% संचरण

असममित लेंस:
किरण कोण → 0 डिग्री: 92% संचरण
किरण कोण → 70 डिग्री: 78% संचरण

सिद्ध डिज़ाइन: बैटविंग प्रोफ़ाइल

उच्च-प्रदर्शन समाधान अपनाएंबैटविंग चमकदार वितरण:

चरम तीव्रता: 30 डिग्री और 60 डिग्री पर (0 डिग्री नहीं)

डार्क जोन भरें: 100-120 डिग्री पार्श्व क्षेत्रों से पुनर्निर्देशित फोटॉन

क्षमता: Maintains >विसरित बल्बों में 90% प्रकाश उपयोग बनाम . 70%

केस स्टडी: 800lm E26 T-बल्ब

विनिर्माण संबंधी विचार

अंतः क्षेपण ढलाई

दोहरे {{0}एंगल लेंस के लिए साइड {{1}एक्शन मोल्ड्स की आवश्यकता होती है (+15% टूलींग लागत)

Draft angles: >चिपकने से रोकने के लिए फ़्रेज़नेल ज़ोन पर 1 डिग्री

सामग्री चयन

ऑप्टिकल-ग्रेड पीएमएमए (92% ट्रांसमिशन)

UV-stabilized grades prevent yellowing (>50,000 घंटे)

संरेखण प्रणाली

लेंस-से-COB स्थिति सहनशीलता: ±0.15मिमी

रोबोटिक दृष्टि संरेखण की अनुशंसा की गई

फिक्स के पीछे का भौतिकी

असममित लेंस शोषण करते हैंस्नेल का नियमऔरटीआईआर सीमा की शर्तें:

जानबूझकर अपवर्तक सूचकांक असंततताएं (पीएमएमए: 1.49, वायु: 1.0) बनाकर, नीचे के पहलू 42.2 डिग्री जितना कम महत्वपूर्ण कोण प्राप्त करते हैं। यह सममित प्रकाशिकी के साथ अत्यधिक किरण झुकने को असंभव बनाता है।

जब समरूपता प्रबल होती है

असममित डिज़ाइनों में ट्रेडऑफ़ होते हैं:

पार्श्व चकाचौंध जोखिम: 80 डिग्री + कोणों के लिए सूक्ष्म {{0} लाउवर्स की आवश्यकता है

रंग परिवर्तन: किनारे वाले क्षेत्रों में 200K तक सीसीटी भिन्नता

लागत प्रीमियम: मानक लेंस से 18-22% अधिक

सर्वदिशात्मक बल्बों (ए-आकार) के लिए, सममित डिजाइन बेहतर रहते हैं।

निष्कर्ष: सत्ता पर परिशुद्धता

टी-बल्ब डार्क ज़ोन को अधिक लुमेन जोड़कर हल नहीं किया जाता है, बल्कि कम्प्यूटेशनल ऑप्टिक्स के माध्यम से मौजूदा फोटॉन को पुनर्निर्देशित करके हल किया जाता है। असममित लेंस अवरोधक संरचनाओं को प्रकाश मार्गदर्शक तत्वों में परिवर्तित करके ज्यामितीय कमजोरियों को अवसरों में बदल देते हैं। यह दृष्टिकोण दर्शाता है कि उन्नत रोशनी में, प्रकाश के वेक्टर को नियंत्रित करना अक्सर इसकी मात्रा से अधिक मायने रखता है। जैसे-जैसे संग्रहालय प्रकाश व्यवस्था और सर्जिकल ल्यूमिनेयर जैसे उच्च मूल्य वाले अनुप्रयोगों के लिए टी - बल्ब विकसित होते हैं, असममित ऑप्टिकल डिजाइन बेंचमार्क बन जाएंगे - यह साबित करते हुए कि कभी-कभी, सबसे संतुलित प्रकाश के लिए जानबूझकर असंतुलित प्रकाशिकी की आवश्यकता होती है।
