क्लीनरूम लाइटिंग का स्पेक्ट्रल कोड: एम्बर एलईडी के साथ फोटोकैमिकल प्रक्रियाओं की सुरक्षा
सेमीकंडक्टर विनिर्माण, बायोफार्मास्यूटिकल्स और सटीक रासायनिक इंजीनियरिंग के माइक्रोन और नैनो - पैमाने के क्षेत्रों में, पर्यावरण नियंत्रण की कठोरता दी गई है। हालाँकि, एक महत्वपूर्ण पर्यावरणीय चर को अक्सर अनदेखा किया जाता हैरोशनी. पारंपरिक सफेद रोशनी में निहित पराबैंगनी और छोटी तरंग दैर्ध्य नीली रोशनी एक अदृश्य "प्रदूषक" और प्रक्रिया हत्यारा के रूप में कार्य करती हैफोटोकैमिकल रूप से संवेदनशील सामग्रीजैसे कि फोटोरेसिस्ट, कुछ जैविक अभिकर्मक और फोटोसेंसिटिव यौगिक। इसका मुकाबला करने के लिए, आधुनिक उच्च श्रेणी के क्लीनरूम ने एक प्रमुख ऑप्टिकल रणनीति अपनाई है:एम्बर एलईडी प्रकाश व्यवस्था. यह माहौल के लिए नहीं है बल्कि सटीक तरंग दैर्ध्य प्रबंधन पर आधारित एक इंजीनियर्ड सुरक्षा योजना है।

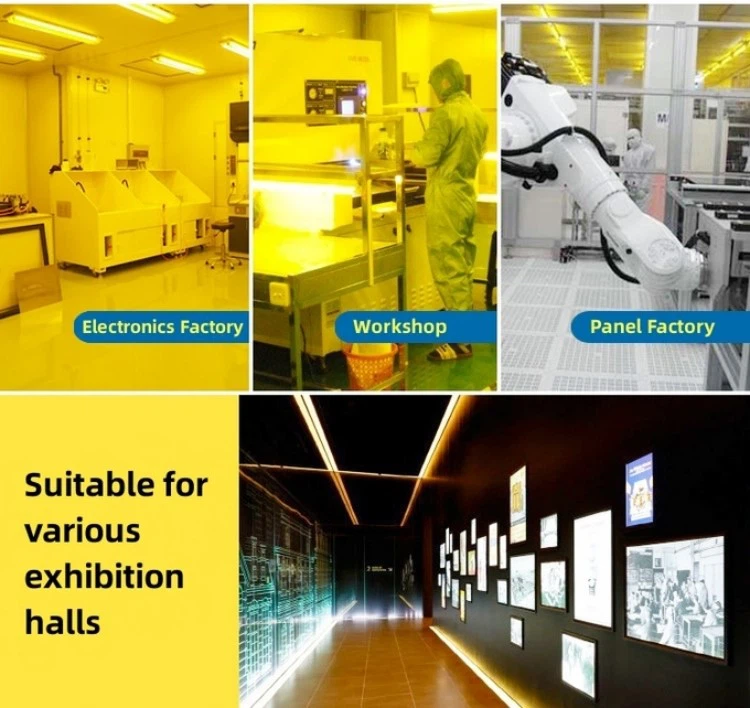

तुलनात्मक विश्लेषण: क्लीनरूम प्रकाश स्पेक्ट्रम रणनीतियाँ
एम्बर एलईडी प्रकाश व्यवस्था की आवश्यकता को स्पष्ट रूप से समझने के लिए, नीचे दी गई तालिका प्रकाश संवेदनशील सामग्रियों से जुड़े साफ-सुथरे वातावरण में विभिन्न प्रकाश समाधानों के प्रदर्शन की तुलना करती है।
| प्रकाश का प्रकार | विशिष्ट वर्णक्रमीय प्रोफ़ाइल | फोटोकैमिकल रूप से संवेदनशील सामग्रियों के लिए प्राथमिक जोखिम (उदाहरण के लिए, फोटोरेसिस्ट) | कार्मिक पर प्रभाव | समग्र मूल्यांकन एवं उपयुक्त अनुप्रयोग |
|---|---|---|---|---|
| पारंपरिक फ्लोरोसेंट/मेटल हैलाइड | पराबैंगनी (यूवी) और नीली -बैंगनी रोशनी से समृद्ध व्यापक, निरंतर स्पेक्ट्रम। | बहुत अधिक जोखिम. यूवी (<400nm) carries high energy, capable of directly triggering unintended polymerization or decomposition of photoresist. Blue light (400-500nm) may also activate certain photo-initiators, causing material performance drift or failure. | बोधगम्य झिलमिलाहट और चकाचौंध, लंबी पाली में दृश्य थकान में योगदान करती है। | उपयुक्त नहींफोटोलिथोग्राफी क्षेत्रों के लिए. यूवी रिसाव और व्यापक स्पेक्ट्रम निश्चित प्रक्रिया जोखिम पैदा करते हैं। |
| मानक सफेद एलईडी | स्पेक्ट्रम में नीले क्षेत्र (~450एनएम) में एक तीव्र शिखर होता है, जो फॉस्फोर के माध्यम से सफेद में परिवर्तित हो जाता है; न्यूनतम यूवी उत्सर्जन। | मध्यम से उच्च जोखिम. वस्तुतः यूवी मुक्त होने के बावजूद, उच्च ऊर्जा नीला शिखर अभी भी विशिष्ट तरंग दैर्ध्य के प्रति संवेदनशील फोटोरेसिस्ट को प्रभावित कर सकता है, जो अनिश्चित जोखिम पेश करता है। | प्रकाश केंद्रित है; चकाचौंध नियंत्रण फिक्सचर डिज़ाइन पर निर्भर करता है। निम्न गुणवत्ता वाले उत्पाद नीली रोशनी के खतरे की चिंता बढ़ा सकते हैं। | प्रकाश असंवेदनशील क्षेत्रों के लिए उपयुक्त: असेंबली, निरीक्षण, पैकेजिंग। लिथोग्राफी बे में उपयोग से पहले कठोर वर्णक्रमीय संगतता सत्यापन की आवश्यकता होती है। |
| एम्बर एलईडी (जैसे, 590nm) | संकीर्ण स्पेक्ट्रम, शिखर केन्द्रित580-600nmपीला-अंबर क्षेत्र, वस्तुतः सभी प्रकाश को फ़िल्टर करता है500nm से नीचे(नीला, बैंगनी, यूवी)। | बहुत कम जोखिम. इसकी निचली फोटॉन ऊर्जा अधिकांश फोटोरेसिस्ट और संवेदनशील सामग्रियों में फोटोकैमिकल प्रतिक्रियाओं को ट्रिगर करने के लिए अपर्याप्त है, जो एक सुरक्षित "ऑप्टिकल विंडो" प्रदान करती है। | शीतल प्रकाश, चकाचौंध और रेटिना नीली रोशनी के जोखिम को काफी कम कर देता है, विस्तारित कार्यों के दौरान दृश्य भार को कम करता है। | कोर अनुप्रयोग: फोटोलिथोग्राफी बे, फोटोरेसिस्ट कोटिंग/भंडारण क्षेत्र, जैविक फोटोसेंसिटिव प्रयोगशालाएं, सटीक रासायनिक संश्लेषण क्षेत्र। सुरक्षा के लिए मानक समाधानफोटोकैमिकल रूप से संवेदनशील सामग्री. |
| ट्यून करने योग्य स्पेक्ट्रम एलईडी सिस्टम | सफेद और एम्बर प्रकाश के बीच, या व्यापक सरगम में प्रोग्रामयोग्य स्विचिंग। | नियंत्रित जोखिम. प्रत्येक प्रक्रिया की आवश्यकता के अनुसार गतिशील समायोजन की अनुमति देता है: गैर-{{2}संवेदनशील चरणों में दृश्य कार्यों के लिए उच्च -सीआरआई सफेद; संवेदनशील परिचालनों के लिए सुरक्षित एम्बर मोड पर तुरंत स्विच करें। | अधिकतम लचीलापन, विविध कार्यों के लिए मानवीय कारकों को अनुकूलित करता है। | दूरदर्शी समाधान. सुरक्षा और दक्षता को संतुलित करते हुए कई प्रक्रिया प्रवाह के साथ अनुसंधान एवं विकास केंद्रों या लचीली विनिर्माण लाइनों के लिए आदर्श। |
*ध्यान दें: फोटोरेसिस्ट में अलग-अलग वर्णक्रमीय संवेदनशीलता वक्र होते हैं (उदाहरण के लिए, जी {{2} लाइन, आई {{3} लाइन, केआरएफ, विभिन्न यूवी बैंड के अनुरूप एआरएफ) लेकिन लघु तरंग दैर्ध्य प्रकाश के प्रति सार्वभौमिक रूप से संवेदनशील होते हैं। एम्बर एल ई डी का ~590एनएम शिखर एक इंजीनियरी समझौता हैअधिकतम से बचेंपर्याप्त दृश्य रोशनी प्रदान करते हुए सामान्य सक्रियण बैंड।*
तकनीकी विश्लेषण: एम्बर एलईडी कैसे "ऑप्टिकल बैरियर" बनाते हैं
तरंग दैर्ध्य फ़िल्टरिंग का भौतिकी
फोटोकैमिकल प्रतिक्रियाएं फोटॉन ऊर्जा (E=hc/λ) द्वारा शुरू की जाती हैं. यूवी और नीली रोशनी में छोटी तरंग दैर्ध्य और उच्च ऊर्जा होती है, जो प्रकाश संवेदनशील सामग्रियों में रासायनिक बंधन को तोड़ने या बनाने के लिए पर्याप्त होती है (उदाहरण के लिए, फोटोरेसिस्ट में फोटो -एसिड जेनरेटर)। फोटॉन उत्सर्जित होते हैंएम्बर एल ई डीआसपास में590एनएम have energy of about 2.1eV, far below the threshold (typically >3.0eV) अधिकांश फोटोरेसिस्ट को सक्रिय करने, शारीरिक रूप से आकस्मिक जोखिम को रोकने के लिए आवश्यक है। यह मूलतः एक बनाता हैतरंग दैर्ध्य-विशिष्ट सुरक्षा अवरोधके लिएफोटोकैमिकल रूप से संवेदनशील सामग्रीसफ़ाई कक्ष के भीतर.

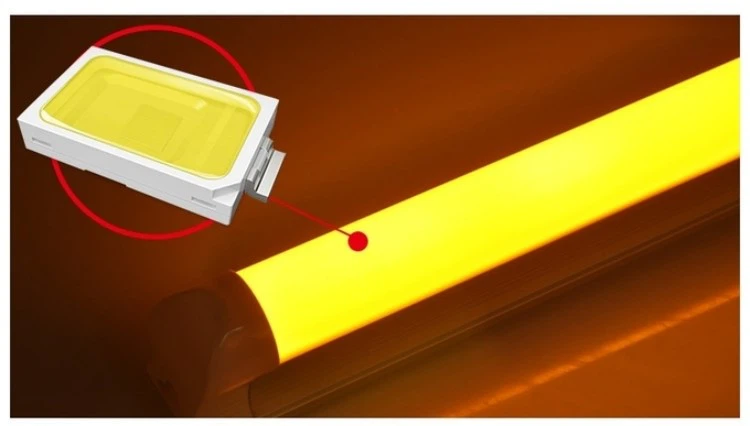

एलईडी प्रौद्योगिकी के निहित लाभ
के तौर परसाफ़ कमरे की रोशनीस्रोत, एल ई डी जन्मजात लाभ प्रदान करते हैं:
शुद्ध, नियंत्रणीय स्पेक्ट्रम: सटीक अर्धचालक सामग्री और फॉस्फोर तकनीक एक संकीर्ण एम्बर स्पेक्ट्रम उत्पन्न करती हैकोई UV या IR विकिरण नहीं.
कम तापीय विकिरण: उच्च फोटोइलेक्ट्रिक रूपांतरण दक्षता का मतलब धातु हैलाइड लैंप की तुलना में बहुत कम उज्ज्वल गर्मी है, जिससे वर्कपीस तापमान में उतार-चढ़ाव या सामग्री थर्मल गिरावट का खतरा कम हो जाता है।
लंबा जीवन और स्थिरता: 50,000 घंटे से अधिक का जीवनकाल बार-बार फिक्स्चर प्रतिस्थापन से संदूषण के जोखिम को कम करता है जो क्लीनरूम अखंडता का उल्लंघन कर सकता है।
क्लीनरूम-अनुकूली डिज़ाइन
समर्पितक्लीनरूम एलईडी फिक्स्चर(उदाहरण के लिए, धंसे हुए ट्रॉफ़र्स, सीलबंद डाउनलाइट्स) केवल प्रकाश स्रोत नहीं हैं बल्कि संदूषण नियंत्रण का हिस्सा हैं:
सीलबंद निर्माण: IP65 या उच्चतर रेटेड, आंतरिक घटकों से कण निकलने को रोकता है और कठोर सफाई की अनुमति देता है।
चिकनी, साफ करने योग्य सतहें: सतहें निर्बाध और रासायनिक कीटाणुनाशकों के प्रति प्रतिरोधी हैं।
फ्लश माउंटिंग: के साथ स्थापित स्तरटी-बार ग्रिड छतेंधूल संचय और वायु अशांति को रोकने के लिए।
कार्यान्वयन संबंधी विचार और सर्वोत्तम प्रथाएँ
योजना बनाते समय एएम्बर एलईडी क्लीनरूम लाइटिंगप्रणाली, एक समग्र दृष्टिकोण की आवश्यकता है:
रोशनी और एकरूपता: सटीक कार्यों के लिए कार्य विमानों पर पर्याप्त और समान रोशनी (आमतौर पर 300-500 लक्स) सुनिश्चित करने के लिए मानकों (उदाहरण के लिए, क्लीनरूम डिज़ाइन कोड) का अनुपालन करना चाहिए।
आपातकालीन प्रकाश एकीकरण: सुरक्षा अनिवार्य आपातकालीन प्रकाश व्यवस्था को स्वतंत्र रूप से डिज़ाइन किया जाना चाहिए, इसमें हस्तक्षेप न करने वाली तरंग दैर्ध्य का भी उपयोग किया जाना चाहिए।
डिमिंग एवं दृश्य नियंत्रण: मेंट्यून करने योग्य स्पेक्ट्रम क्लीनरूम लाइटिंगसिस्टम, पहुंच नियंत्रण को संवेदनशील क्षेत्रों में असुरक्षित स्पेक्ट्रल मोड पर अनधिकृत स्विचिंग को रोकना चाहिए।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या सभी फोटोरेसिस्ट केवल यूवी प्रकाश के प्रति संवेदनशील हैं? क्या 590nm एम्बर लाइट बिल्कुल सुरक्षित है?
ए1: नहीं। अधिकांश फोटोरेसिस्ट विशिष्ट यूवी बैंड (उदाहरण के लिए, 365एनएम आई{{5%)लाइन, 248एनएम केआरएफ) के लिए डिज़ाइन किए गए हैं। हालाँकि, कुछ उन्नत सामग्रियों या विशेष रसायनों की संवेदनशीलता दृश्यमान नीले-हरे रंग की सीमा तक फैल सकती है। इसलिए,590nm एलईडीके लिए एक सार्वभौमिक रणनीति हैजोखिम को महत्वपूर्ण रूप से कम करना. विशिष्ट प्रक्रियाओं के लिए, सामग्री आपूर्तिकर्ता से परामर्श लें और आचरण करेंवर्णक्रमीय संगतता परीक्षण.
प्रश्न2: क्या एम्बर प्रकाश के तहत लंबे समय तक काम करने से ऑपरेटर के रंग निर्णय पर असर पड़ता है?
ए2: हाँ. मोनोक्रोमैटिक एम्बर प्रकाश के तहत सटीक रंग भेदभाव असंभव है। समाधानों में आमतौर पर शामिल हैं:
जोनिंग: शुद्ध एम्बर प्रकाश को केवल महत्वपूर्ण सामग्री संभालने वाले क्षेत्रों तक ही सीमित रखें।
स्थानीयकृत श्वेत प्रकाश: उपयोगट्यून करने योग्य स्पेक्ट्रम एलईडी फिक्स्चरया निरीक्षण स्टेशनों पर समर्पित उच्च - सीआरआई सफेद कार्य प्रकाश व्यवस्था, यह सुनिश्चित करते हुए कि उपयोग के दौरान संवेदनशील सामग्रियों को संरक्षित किया जाता है।
ट्यून करने योग्य सिस्टम: एक्टिवेटेबल के साथ एक प्राथमिक एम्बर परिवेश प्रणाली को नियोजित करेंउच्च-सीआरआई सफेद एलईडी टास्क लाइट.
Q3: एम्बर एलईडी लाइटिंग और "पीले लैंप" के बीच क्या अंतर है?
ए3: पारंपरिक "पीले लैंप" (उदाहरण के लिए, सोडियम वाष्प या पीले फिल्टर वाले लैंप) में अवशिष्ट हानिकारक लघु तरंग दैर्ध्य उत्सर्जन, कम दक्षता और खराब रंग प्रतिपादन के साथ अशुद्ध स्पेक्ट्रा हो सकता है। आधुनिकएम्बर एल ई डीसटीक रूप से इंजीनियर किए गए स्पेक्ट्रा के साथ ठोस अवस्था में हैं, जिससे लक्ष्य तरंग दैर्ध्य (उदाहरण के लिए, 590nm) के बाहर कोई ऊर्जा रिसाव नहीं होता है। वे उच्च प्रभावकारिता, विश्वसनीयता प्रदान करते हैं और उच्च मानक वातावरण के लिए इंजीनियर उत्पाद हैंअर्धचालक निर्माण सुविधाएं.
Q4: हम कैसे सत्यापित करें कि क्लीनरूम प्रकाश व्यवस्था फोटोकैमिकल सुरक्षा आवश्यकताओं को पूरा करती है?
A4: दो प्रमुख माप आवश्यक हैं:

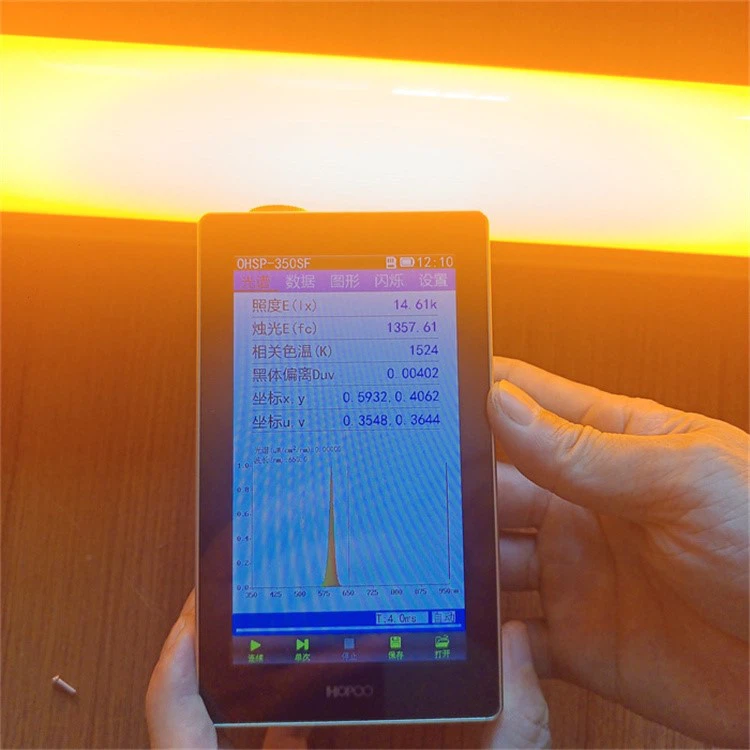

वर्णक्रमीय चमक माप: कार्य तल पर स्पेक्ट्रल विद्युत वितरण को मापने के लिए एक स्पेक्ट्रोमीटर का उपयोग करें, जो सामग्री के संवेदनशील बैंड में विकिरण की पुष्टि करता है (उदाहरण के लिए,<500nm) is below its safety threshold.
परिवेश प्रकाश रिसाव की जाँच: सुनिश्चित करें कि विभिन्न स्पेक्ट्रा की कोई बाहरी रोशनी (उदाहरण के लिए, खिड़कियों से दिन का प्रकाश, आसन्न क्षेत्रों से सफेद रोशनी) संवेदनशील क्षेत्र में लीक न हो, आमतौर पर उचित बाड़ों और एयरलॉक के माध्यम से प्रबंधित किया जाता है।
Q5: क्या मौजूदा साफ़-सुथरे कमरों को सफ़ेद एलईडी प्रकाश व्यवस्था के साथ रेट्रोफ़िट करने के लिए कोई समझौता समाधान हैं?
ए5: यदि पूर्ण फिक्स्चर प्रतिस्थापन संभव नहीं है, तो इन जोखिमों को कम करने के चरणों पर विचार करें:
ऑप्टिकल फ़िल्टर जोड़ें: मौजूदा फिक्स्चर के ऊपर लंबे समय तक चलने वाले फ़िल्टर (उदाहरण के लिए, 500nm कट पर) स्थापित करें, हालांकि इससे प्रभावकारिता कम हो जाती है और थर्मल प्रबंधन प्रभावित हो सकता है।
प्रक्रिया परिरक्षण: सभी संवेदनशील सामग्री कंटेनरों और उजागर प्रक्रिया चरणों के लिए सख्त प्रकाश व्यवस्था लागू करें।
ज़ोनिंग और शेड्यूलिंग: पोर्टेबल एम्बर प्रकाश उपकरण का उपयोग करके विशिष्ट क्षेत्रों/समयों में प्रकाश संवेदनशील संचालन को केंद्रित करें।
हालाँकि, दीर्घावधि प्रक्रिया स्थिरता और अनुपालन के लिए,एक समर्पित एम्बर एलईडी क्लीनरूम प्रकाश व्यवस्था स्थापित करनासबसे विश्वसनीय और मौलिक समाधान बना हुआ है।
